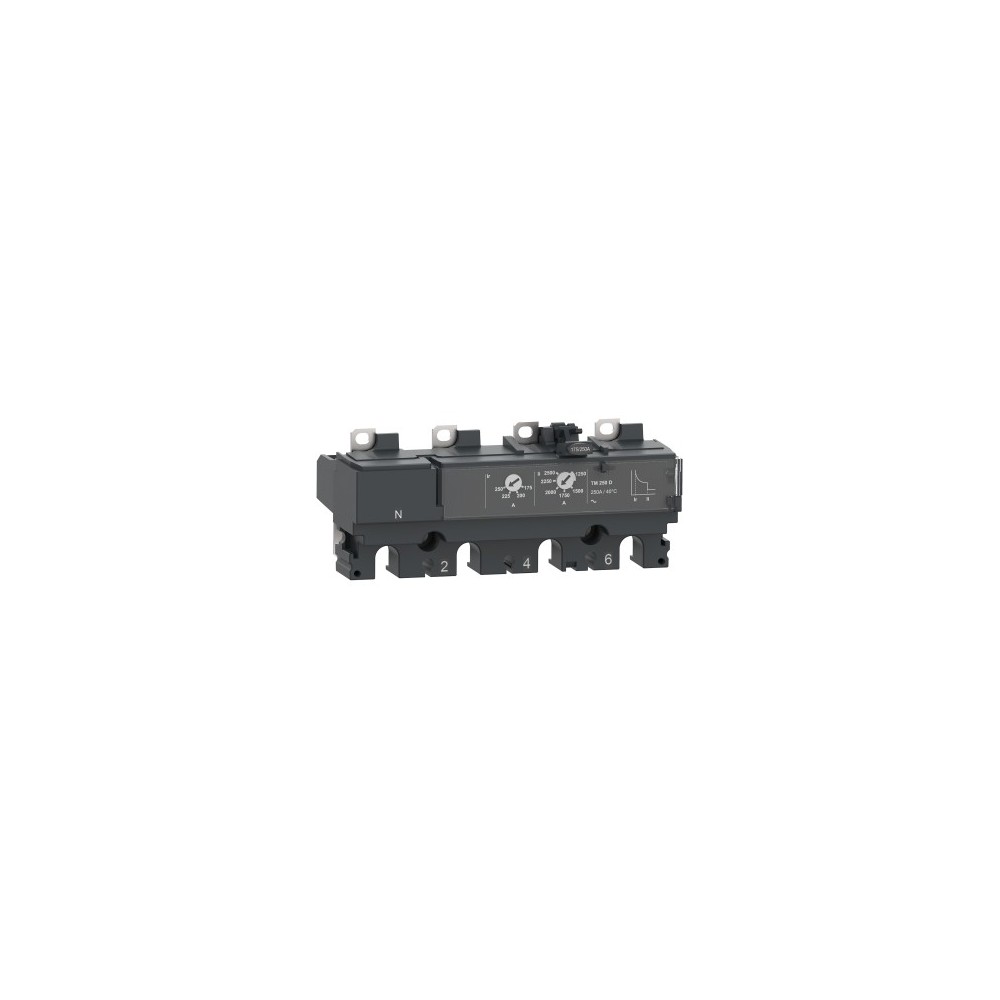

Le déclencheur magnéto-thermique TM-D, assure la protection, le sectionnement et la commande des circuits de distribution électrique dans les domaines tertiaires et industriels. Couplé au bloc de coupure, le déclencheur magnéto-thermique TM-D permet la protection de vos installations électriques. La protection magnéto-thermique sera intégrée dans le volume du bloc associé en fonction du pouvoir de coupure. Les déclencheurs magnéto-thermique TM-D sont des appareils à composer, ils constituent les paramètres de réglages des protections et doivent être associés aux blocs de coupure portant les performances électrotechniques. Ces déclencheurs sont de 2 types, magnéto-thermique ou électronique « MicroLogic » avec des fonctions de mesure et communication. Vous trouverez aussi des notices simplifiées de montage et accessoires de raccordement permettant le montage.
Spécification :
| Type de produit ou équipement |
Déclencheur |
| Nom du déclencheur |
TM-D |
| Technologie du déclencheur |
Thermique-magnétique |
| Compatibilité de gamme |
ComPacT NSX100
ComPacT NSX160
ComPacT NSX100 DC |
| Application de l’appareil |
Distribution |
| Description des pôles |
4P |
| Description des pôles protégés |
4D |
| Position neutre |
Gauche |
| Fonctions de protection du déclencheur |
LI |
| Type de protection |
L : for protection surcharge (thermique)
I : for protection (magnétique) court-circuit |
| Calibre du déclencheur |
32 A à 40 °C |
| [Ue] tension assignée d’emploi |
690 V CA 50/60 Hz
750 V CC |
| Type de réseau |
CA
CC |
| Fréquence du réseau |
50/60 Hz |
