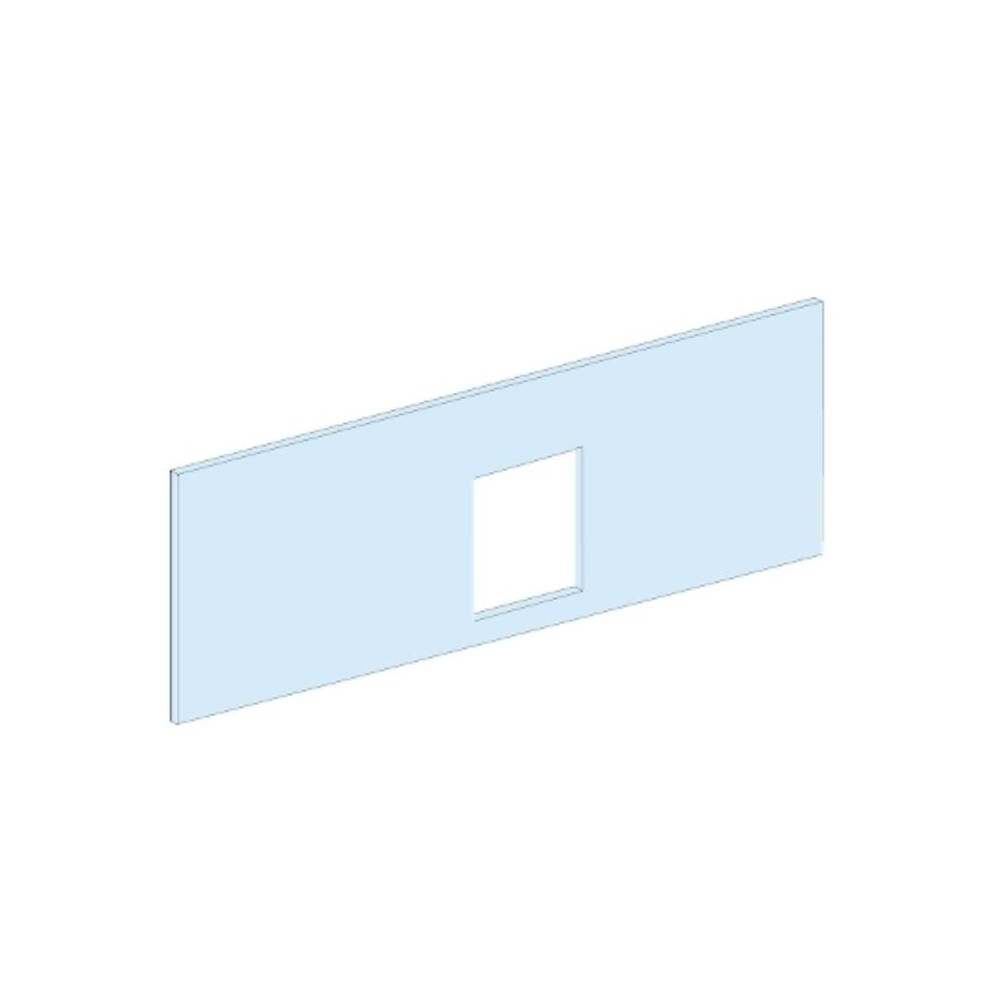

PLASTRON NS250 VIGI HZ.FIXE/M

Principales

Gamme

Prisma

Gamme de produit

Prisma G

Type de produit ou équipement

Plastron

Catégorie d'accessoire / de pièce détachée

Accessoires d'isolation

Compatibilité de gamme

Prisma Prisma G boîtier
Prisma Prisma Pack 250 boîtier

Type de plastron

Découpe

Produit installé

ComPacT : fixe/débrochable NSX100…250 et ampèremètre sans protection differentielle - contrôle : par maneton - horizontal installation
EasyPact : fixe/débrochable CVS100…160 sans protection differentielle - contrôle : poignée rotative frontale directe - horizontal installation
EasyPact : fixe/débrochable CVS250 sans protection differentielle - contrôle : poignée rotative frontale directe - horizontal installation
ComPacT : fixe/débrochable NSX100 à 160 sans protection differentielle - contrôle : poignée rotative frontale directe - horizontal installation
ComPacT : fixe/débrochable NSX100 à 160 sans protection differentielle - contrôle : par maneton - horizontal installation
ComPacT : fixe/débrochable NSX250 sans protection differentielle - contrôle : poignée rotative frontale directe - horizontal installation
ComPacT : fixe/débrochable NSX250 sans protection differentielle - contrôle : par maneton - horizontal installation
Enerlin'X : fixe/débrochable FDM121 - contrôle : contrôle à distance - vertical installation

Description des pôles

1 x4P: platine de montage support: CVS100…160 horizontal installation
1 x4P: platine de montage support: CVS100…160 horizontal installation
1 x4P: platine de montage support: CVS250 horizontal installation
1 x4P: platine de montage support: CVS250 horizontal installation
1 x4P: platine de montage support: NSX100 à 160 horizontal installation
1 x4P: platine de montage support: NSX100 à 160 horizontal installation
1 x4P: platine de montage support: NSX250 horizontal installation
1 x4P: platine de montage support: NSX250 horizontal installation
1 x4P: platine de montage support: NSX100…250 et ampèremètre horizontal installation
1 x4P: platine de montage support: NSX100…250 et ampèremètre horizontal installation

Complémentaires

Description du coffret/armoire

Armoire - largeur 600 mm
Coffret - largeur 600 mm
Coffret Pack - largeur 600 mm
Armoire + gaine - largeur 600 + 300 mm
Coffret + gaine - largeur 600 + 300 mm

Position du raccordement

Connexion directe

Nombre de modules verticaux (50 mm)

4

Normes

CEI 61439-2
CEI 61439-1

Certifications du produit

CE

Finition de la surface

Mat
Lisse

Traitement de protection

Électrophorèse et poudre d'époxy-polyester polymérisée à chaud

Couleur

Blanc (RAL 9001)

Hauteur

200 mm

Poids du produit

0,8 kg

Quantité du lot

Lot de 1

Unité fonctionnelle

600 mm Prisma G armoire Enerlin'X FDM121 fixe/débrochable contrôle à distance vertical 1
600 mm Prisma G coffret Enerlin'X FDM121 fixe/débrochable contrôle à distance vertical 1
600 mm Prisma Pack 250 coffret Pack Enerlin'X FDM121 fixe/débrochable contrôle à distance vertical 1
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100…250 et ampèremètre sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100…250 et ampèremètre sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100…250 et ampèremètre sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100…250 et ampèremètre sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine EasyPact CVS100…160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine EasyPact CVS250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret ComPacT NSX100 à 160 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100 à 160 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100 à 160 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G armoire + gaine ComPacT NSX100 à 160 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX100 à 160 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G armoire + gaine ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 4
600 mm Prisma G armoire ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 mm Prisma G coffret ComPacT NSX250 sans fixe/débrochable poignée rotative frontale directe horizontal 4P 1 direct avec cache-borne long 5
600 + 300 mm Prisma G armoire + gaine ComPacT NSX250 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX250 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G armoire + gaine ComPacT NSX250 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
600 + 300 mm Prisma G coffret + gaine ComPacT NSX250 sans fixe/débrochable par maneton horizontal 4P 1 direct avec cache-borne long 4
