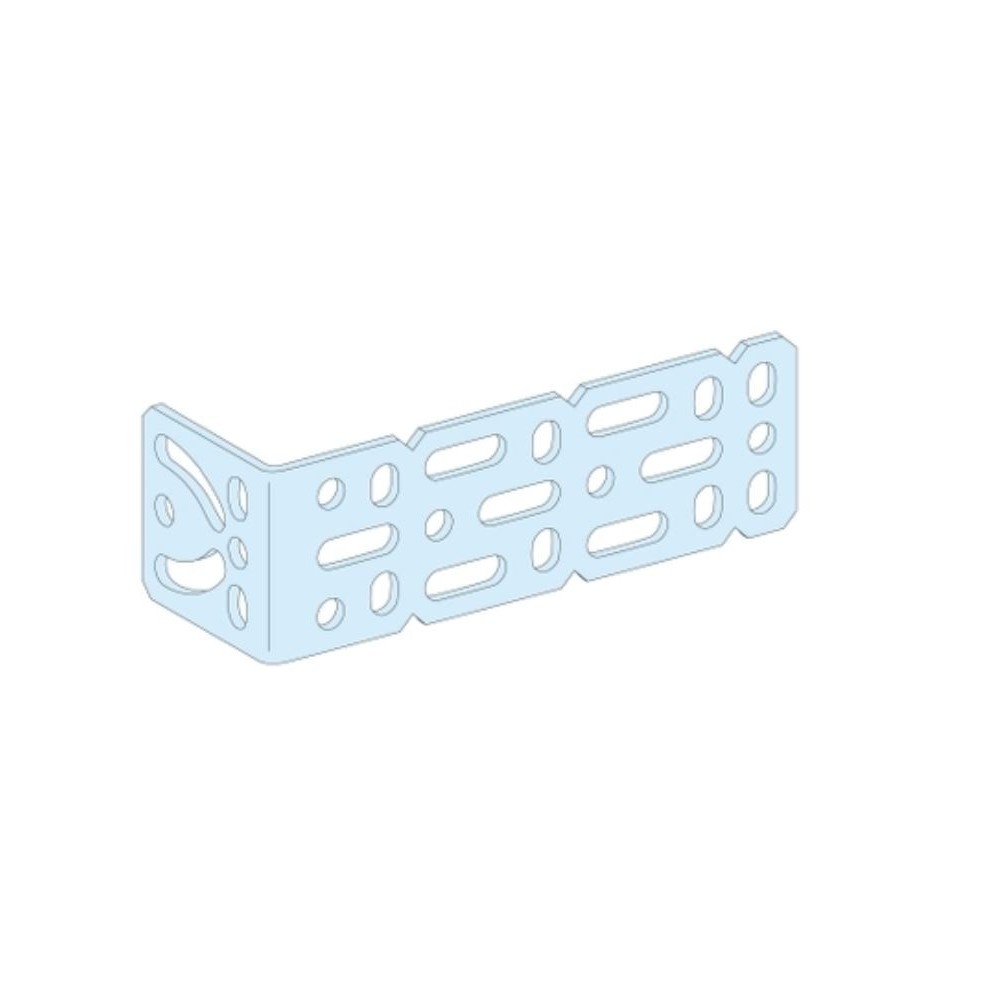

EQUERRE UNIVERSELLE

EQUERRE UNIVERSELLE

03581
Dépêchez-vous! seulement 3 articles laissés en stock.
44 683 Ar
HT
Quantité

Derniers articles en stock
ajouter comparer
Ajouter souhaits
  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Spécifications

Principales

Gamme

Prisma

Gamme de produit

Prisma P

Type de produit ou équipement

Platine de montage

Catégorie d'accessoire / de pièce détachée

Accessoires d'isolation

Compatibilité de gamme

Prisma Prisma P cellule

Description d'installation

Cellule - largeur 650 mm profondeur 400 mm
Cellule - largeur 650 mm profondeur 600 mm

Produit installé

ComPacT : fixe/débrochable INS2000…2500 - contrôle : poignée rotative frontale directe - vertical installation
ComPacT : fixe/débrochable INS630b…1600 - contrôle : poignée rotative frontale directe - vertical installation
ComPacT : fixe/débrochable INV2000…2500 - contrôle : poignée rotative frontale directe - vertical installation
ComPacT : fixe/débrochable INV630b…1600 - contrôle : poignée rotative frontale directe - vertical installation
ComPacT : fixe/débrochable NS1600b - contrôle : par maneton - vertical installation
ComPacT : fixe/débrochable NS2000 à 3200 - contrôle : par maneton - vertical installation

Description des pôles

1 x4P: fixe/débrochable INS2000…2500 vertical installation
1 x4P: fixe/débrochable INS2000…2500 vertical installation
1 x4P: fixe/débrochable INS630b…1600 vertical installation
1 x4P: fixe/débrochable INS630b…1600 vertical installation
1 x4P: fixe/débrochable INV2000…2500 vertical installation
1 x4P: fixe/débrochable INV2000…2500 vertical installation
1 x4P: fixe/débrochable INV630b…1600 vertical installation
1 x4P: fixe/débrochable INV630b…1600 vertical installation
1 x4P: fixe/débrochable NS1600b vertical installation
1 x4P: fixe/débrochable NS1600b vertical installation
1 x4P: fixe/débrochable NS2000 à 3200 vertical installation
1 x4P: fixe/débrochable NS2000 à 3200 vertical installation

Nombre de modules verticaux

16 module(s) : INS2000…2500, connexion avant sur adaptateur dans 650 mm largecellule
16 module(s) : INS2000…2500, connexion de fond sur adaptateur dans 650 mm largecellule
14 module(s) : INS630b…1600, connexion avant sur adaptateur dans 650 mm largecellule
16 module(s) : INV2000…2500, connexion avant sur adaptateur dans 650 mm largecellule
16 module(s) : INV2000…2500, connexion de fond sur adaptateur dans 650 mm largecellule
14 module(s) : INV630b…1600, connexion avant sur adaptateur dans 650 mm largecellule
14 module(s) : NS1600b, connexion avant sur adaptateur dans 650 mm largecellule
16 module(s) : NS2000 à 3200, connexion avant sur adaptateur dans 650 mm largecellule

Normes

CEI 61439-2

Certifications du produit

CE



Complémentaires

Traitement de protection

Électrophorèse et poudre d'époxy-polyester polymérisée à chaud

Finition de la surface

Mat
Lisse

Couleur

Blanc (RAL 9001)

Largeur

650 mm

Hauteur

200 mm

Poids du produit

2,9 kg

Unité fonctionnelle

650 mm 400 mm Prisma P cellule ComPacT INS2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 16 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INS2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 16 262,5 mm
650 mm 600 mm Prisma P cellule ComPacT INS2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion de fond sur adaptateur 16 262,5 mm
650 mm 600 mm Prisma P cellule ComPacT INS2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion de fond sur adaptateur 16 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INS630b…1600 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 14 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INS630b…1600 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 14 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INV2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 16 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INV2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 16 262,5 mm
650 mm 600 mm Prisma P cellule ComPacT INV2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion de fond sur adaptateur 16 262,5 mm
650 mm 600 mm Prisma P cellule ComPacT INV2000…2500 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion de fond sur adaptateur 16 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INV630b…1600 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 14 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT INV630b…1600 fixe/débrochable poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 14 262,5 mm
650 mm 400 mm Prisma P cellule ComPacT NS1600b fixe/débrochable par maneton vertical 4P 1 connexion avant sur adaptateur 14 212,5 mm
650 mm 400 mm Prisma P cellule ComPacT NS1600b fixe/débrochable par maneton vertical 4P 1 connexion avant sur adaptateur 14 212,5 mm
650 mm 600 mm Prisma P cellule ComPacT NS2000 à 3200 fixe/débrochable par maneton vertical 4P 1 connexion avant sur adaptateur 16 212,5 mm
650 mm 600 mm Prisma P cellule ComPacT NS2000 à 3200 fixe/débrochable par maneton vertical 4P 1 connexion avant sur adaptateur 16 212,5 mm



: 03581
: 3 Produits
Dépêchez-vous! seulement 3 articles laissés en stock.

Téléchargement

40567

EQUERRE UNIVERSELLE

Téléchargement (227.8KB)
