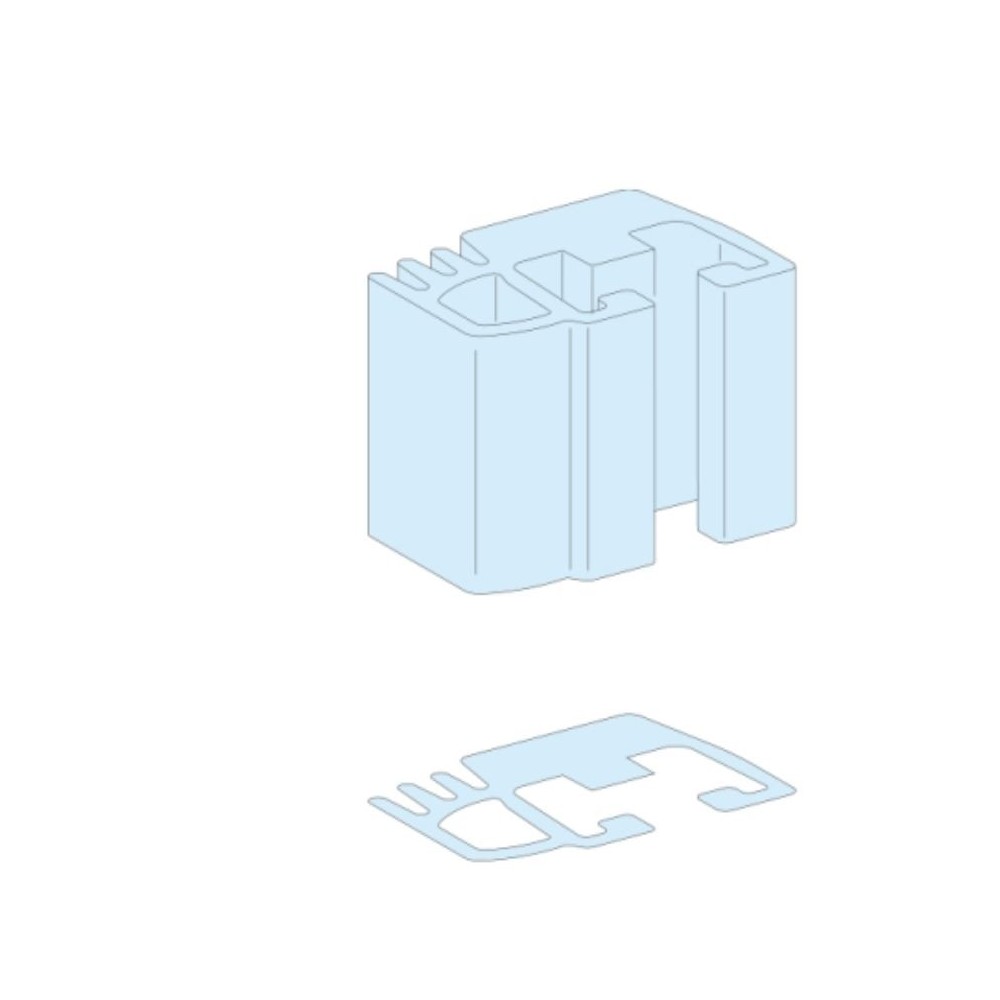

PROFIL VERTICAL LINERGY LGY 1250A L1670

Principales

Gamme

Linergy

Gamme de produit

Linergy

Type de produit ou équipement

Profilé jeu de barres

Nom du produit

Linergy LGY

Compatibilité de gamme

Prisma Prisma P boîtier

Description du jeu de barre

Linergy

Quantité du lot

Lot de 1

Complémentaires

Direction de l'installation

Vertical, position de fonctionnement : arrière
Vertical, position de fonctionnement : latéral

Description d'installation

Cellule - largeur 650 mm
Cellule - largeur 650 + 150 mm

[Ui] tension assignée d'isolement

1000 V

[Uimp] tension assignée de tenue aux chocs

12 kV (niveau de pollution : 3)

[Ie] courant assigné d'emploi

1250 A

[Icw] courant assigné de courte durée admissible

25 kA (1s) pour 3 supports (arrière position)
30 kA (1s) pour 4 supports (arrière position)
40 kA (1s) pour 3 supports (latéral position)
40 kA (1s) pour 5 supports (arrière position)
50 kA (1s) pour 4 supports (latéral position)
60 kA (1s) pour 5 supports (latéral position)
50 kA (1s) pour 7 supports (arrière position)

Courant admissible

1290 A à 35 °C : = IP31
1170 A à 35 °C : IP31

Section du jeu de barre

32,5 x 42,5 mm

Longueur

1670 mm

Poids du produit

3,38 kg

Type de connexion avec le jeu de barres

Simple fente en T

Pas de raccordement

Position de raccordement libre
