Principales

Gamme

Linergy

Gamme de produit

Linergy

Type de produit ou équipement

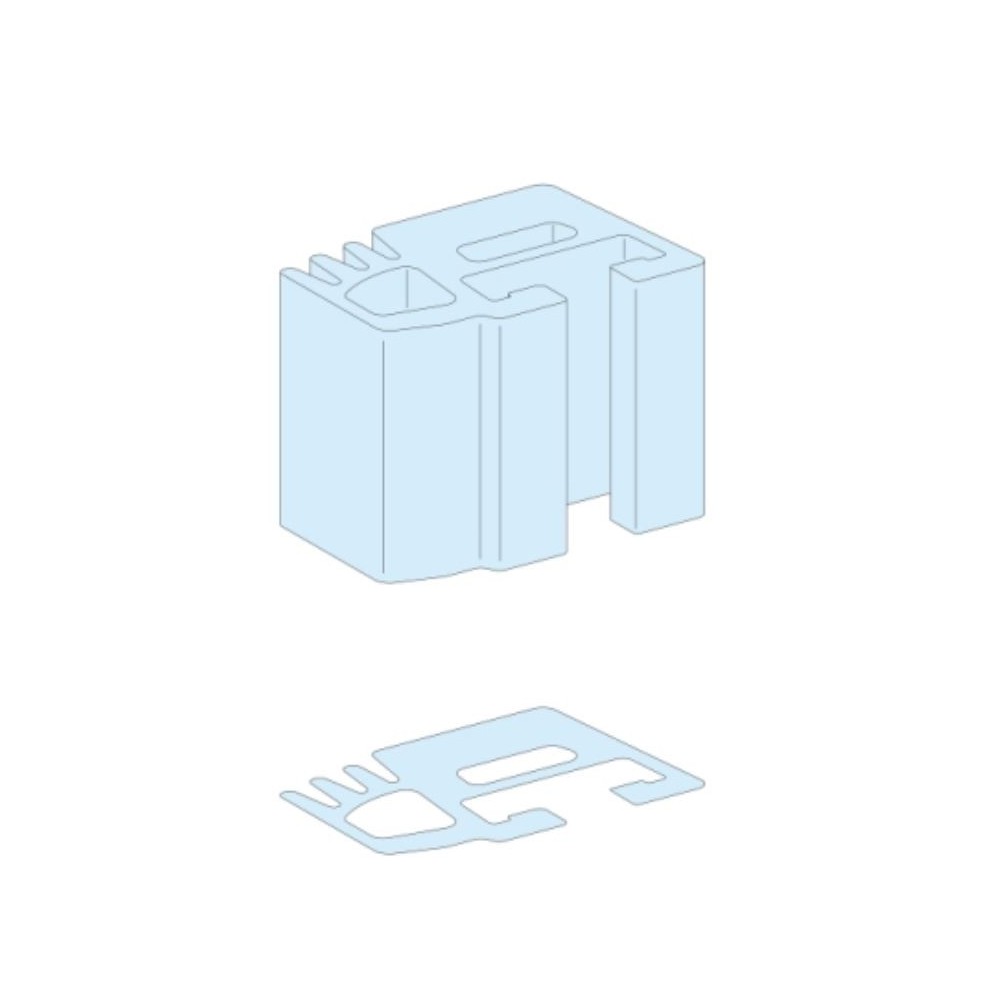

Profilé jeu de barres

Nom du produit

Linergy LGY

Compatibilité de gamme

Prisma Prisma P boîtier

Description du jeu de barre

Linergy

Quantité du lot

Lot de 1

Complémentaires

Direction de l'installation

Vertical, position de fonctionnement : arrière
Vertical, position de fonctionnement : latéral

Description d'installation

Cellule - largeur 650 mm
Cellule - largeur 650 + 150 mm

[Ui] tension assignée d'isolement

1000 V

[Uimp] tension assignée de tenue aux chocs

12 kV (niveau de pollution : 3)

[Ie] courant assigné d'emploi

1600 A

[Icw] courant assigné de courte durée admissible

25 kA (1s) pour 3 supports (arrière position)
30 kA (1s) pour 4 supports (arrière position)
40 kA (1s) pour 3 supports (latéral position)
40 kA (1s) pour 5 supports (arrière position)
50 kA (1s) pour 4 supports (latéral position)
50 kA (1s) pour 7 supports (arrière position)
65 kA (1s) pour 5 supports (latéral position)
75 kA (1s) pour 7 supports (latéral position)
85 kA (1s) pour 8 supports (latéral position)

Courant admissible

1650 A à 35 °C : = IP31
1480 A à 35 °C : IP31

Section du jeu de barre

32,5 x 42,5 mm

Longueur

1670 mm

Poids du produit

4,32 kg

Type de connexion avec le jeu de barres

Simple fente en T

Pas de raccordement

Position de raccordement libre
