Principales

Gamme

Linergy

Gamme de produit

Linergy

Type de produit ou équipement

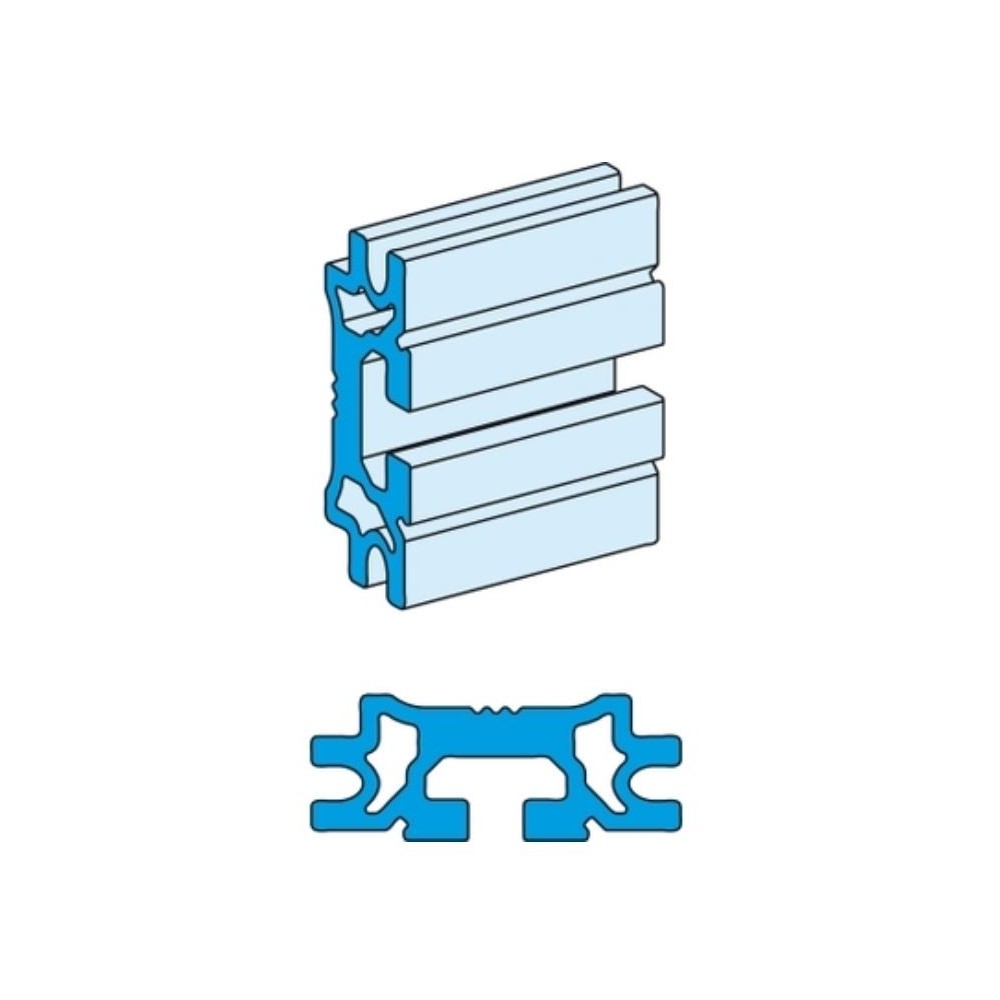

Profilé jeu de barres

Nom du produit

Linergy LGYE

Compatibilité de gamme

Prisma Prisma P boîtier

Description du jeu de barre

Linergy

Quantité du lot

Lot de 1

Complémentaires

Direction de l'installation

Horizontal, position de fonctionnement : supérieur
Horizontal, position de fonctionnement : fond

Description d'installation

Cellule - largeur 650 mm
Cellule - largeur 650 + 150 mm
Gaine cellule - largeur 300 mm
Gaine cellule - largeur 400 mm

[Ui] tension assignée d'isolement

1000 V

[Uimp] tension assignée de tenue aux chocs

12 kV (niveau de pollution : 3)

[Ie] courant assigné d'emploi

1250 A

[Icw] courant assigné de courte durée admissible

50 kA (1s) pour 2 supports (horizontal position)
60 kA (1s) pour 3 supports (horizontal position)

Courant admissible

1250 A à 35 °C : = IP31
1050 A à 35 °C : IP31

Longueur

2000 mm

Hauteur

150 mm

Largeur

60 mm

Profondeur

23 mm

Poids du produit

2,54 kg

Type de connexion avec le jeu de barres

Simple fente en T

Pas de raccordement

Position de raccordement libre

Epaisseur du support

5 mm
