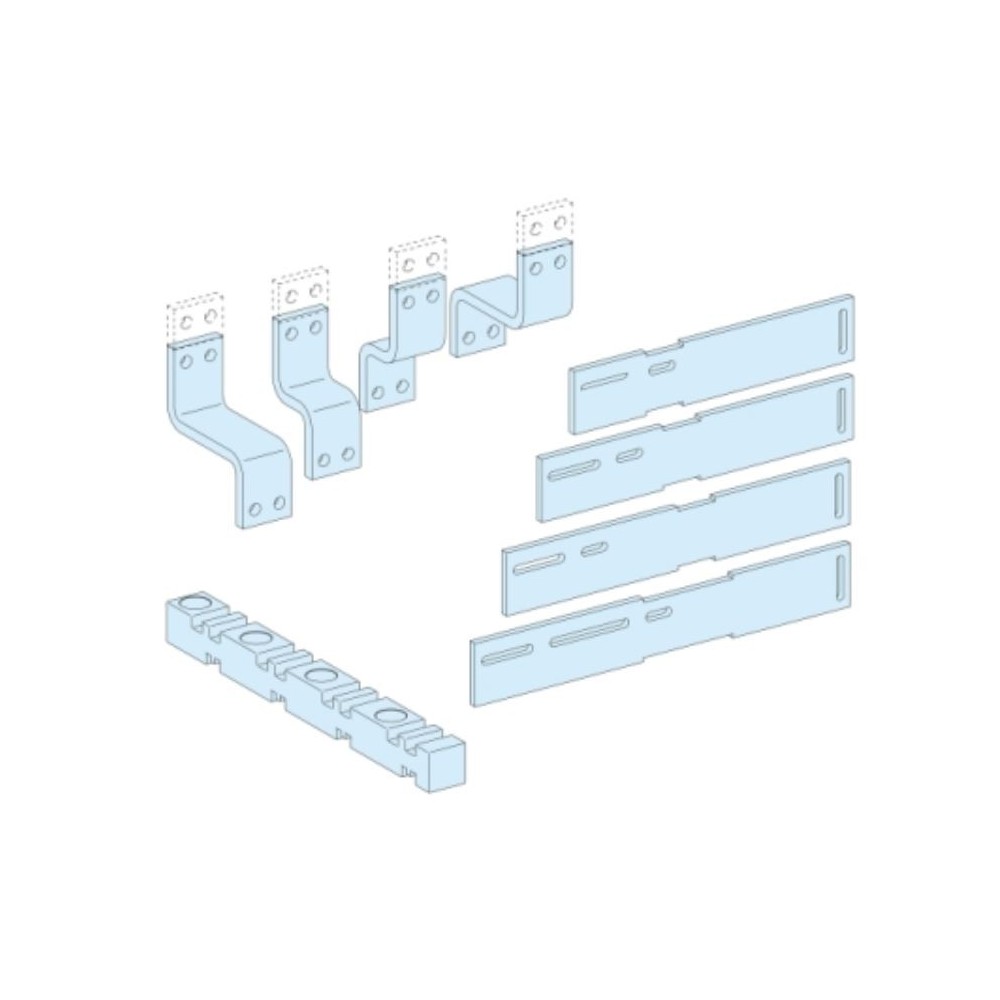

ADAPTATION POUR CLOISON

Principales

Gamme

Prisma

Gamme de produit

Prisma P

Type de produit ou équipement

Connexion

Nom du produit

Prisma Prisma P boîtier

Catégorie d'accessoire / de pièce détachée

Accessoire de distribution de courant

Normes

CEI 61439-2
CEI 61439-1

Certifications du produit

CE

Complémentaires

Raccordement appareil-armoire

jeu de barres Linergy

Description des pôles

4P

Description d'installation

Cellule - largeur 650 mm

Profondeur de l'armoire

400 mm: à l'intérieur
400 + 400 mm: face arrière

Produit installé

ComPacT: extraire NS630b…1000 - contrôle : poignée rotative frontale directe vertical installation
ComPacT: extraire NS1250 - contrôle : poignée rotative frontale directe vertical installation
ComPacT: extraire NS630b…1000 - contrôle : commande électrique vertical installation
ComPacT: extraire NS1250 - contrôle : commande électrique vertical installation
ComPacT: extraire NS630b…1000 - contrôle : par maneton vertical installation
ComPacT: extraire NS1250 - contrôle : par maneton vertical installation
Masterpact: extraire NT06 à 10 - contrôle : par maneton vertical installation
Masterpact: extraire NT06 à 10 - contrôle : commande électrique vertical installation
Masterpact: extraire NT12 - contrôle : par maneton vertical installation
Masterpact: extraire NT12 - contrôle : commande électrique vertical installation

[Ie] courant assigné d'emploi

1250 A

[In] courant nominal

1250 A

Section du jeu de barre

80 x 10 mm

Poids du produit

7,42 kg

Quantité du lot

Lot de 1

Unité fonctionnelle

650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire par maneton vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire poignée rotative frontale directe vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire commande électrique vertical 4P 1 connexion avant sur Canalis 18
650 mm 800 mm Prisma P cellule ComPacT NS1250 extraire par maneton vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule ComPacT NS1250 extraire poignée rotative frontale directe vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule ComPacT NS1250 extraire commande électrique vertical 4P 1 connexion de fond sur Canalis 16
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire par maneton vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire poignée rotative frontale directe vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire commande électrique vertical 4P 1 connexion avant sur Canalis 18
650 mm 800 mm Prisma P cellule ComPacT NS630b…1000 extraire par maneton vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule ComPacT NS630b…1000 extraire poignée rotative frontale directe vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule ComPacT NS630b…1000 extraire commande électrique vertical 4P 1 connexion de fond sur Canalis 16
650 mm 400 mm Prisma P cellule Masterpact NT06 à 10 extraire par maneton vertical 4P 1 connexion avant sur adaptateur 13
650 mm 400 mm Prisma P cellule Masterpact NT06 à 10 extraire commande électrique vertical 4P 1 connexion avant sur adaptateur 13
650 mm 800 mm Prisma P cellule Masterpact NT06 à 10 extraire par maneton vertical 4P 1 connexion de fond sur adaptateur 11
650 mm 800 mm Prisma P cellule Masterpact NT06 à 10 extraire commande électrique vertical 4P 1 connexion de fond sur adaptateur 11
650 mm 400 mm Prisma P cellule Masterpact NT06 à 10 extraire par maneton vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule Masterpact NT06 à 10 extraire commande électrique vertical 4P 1 connexion avant sur Canalis 18
650 mm 800 mm Prisma P cellule Masterpact NT06 à 10 extraire par maneton vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule Masterpact NT06 à 10 extraire commande électrique vertical 4P 1 connexion de fond sur Canalis 16
650 mm 400 mm Prisma P cellule Masterpact NT12 extraire par maneton vertical 4P 1 connexion avant sur adaptateur 15
650 mm 400 mm Prisma P cellule Masterpact NT12 extraire commande électrique vertical 4P 1 connexion avant sur adaptateur 15
650 mm 800 mm Prisma P cellule Masterpact NT12 extraire par maneton vertical 4P 1 connexion de fond sur adaptateur 11
650 mm 800 mm Prisma P cellule Masterpact NT12 extraire commande électrique vertical 4P 1 connexion de fond sur adaptateur 11
650 mm 400 mm Prisma P cellule Masterpact NT12 extraire par maneton vertical 4P 1 connexion avant sur Canalis 18
650 mm 400 mm Prisma P cellule Masterpact NT12 extraire commande électrique vertical 4P 1 connexion avant sur Canalis 18
650 mm 800 mm Prisma P cellule Masterpact NT12 extraire par maneton vertical 4P 1 connexion de fond sur Canalis 16
650 mm 800 mm Prisma P cellule Masterpact NT12 extraire commande électrique vertical 4P 1 connexion de fond sur Canalis 16
650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire par maneton vertical 4P 1 connexion avant sur adaptateur 15
650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 15
650 mm 400 mm Prisma P cellule ComPacT NS1250 extraire commande électrique vertical 4P 1 connexion avant sur adaptateur 15
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire par maneton vertical 4P 1 connexion avant sur adaptateur 13
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire poignée rotative frontale directe vertical 4P 1 connexion avant sur adaptateur 13
650 mm 400 mm Prisma P cellule ComPacT NS630b…1000 extraire commande électrique vertical 4P 1 connexion avant sur adaptateur 13
