Principales

Gamme de produit

Harmony Analog

Type de produit ou équipement

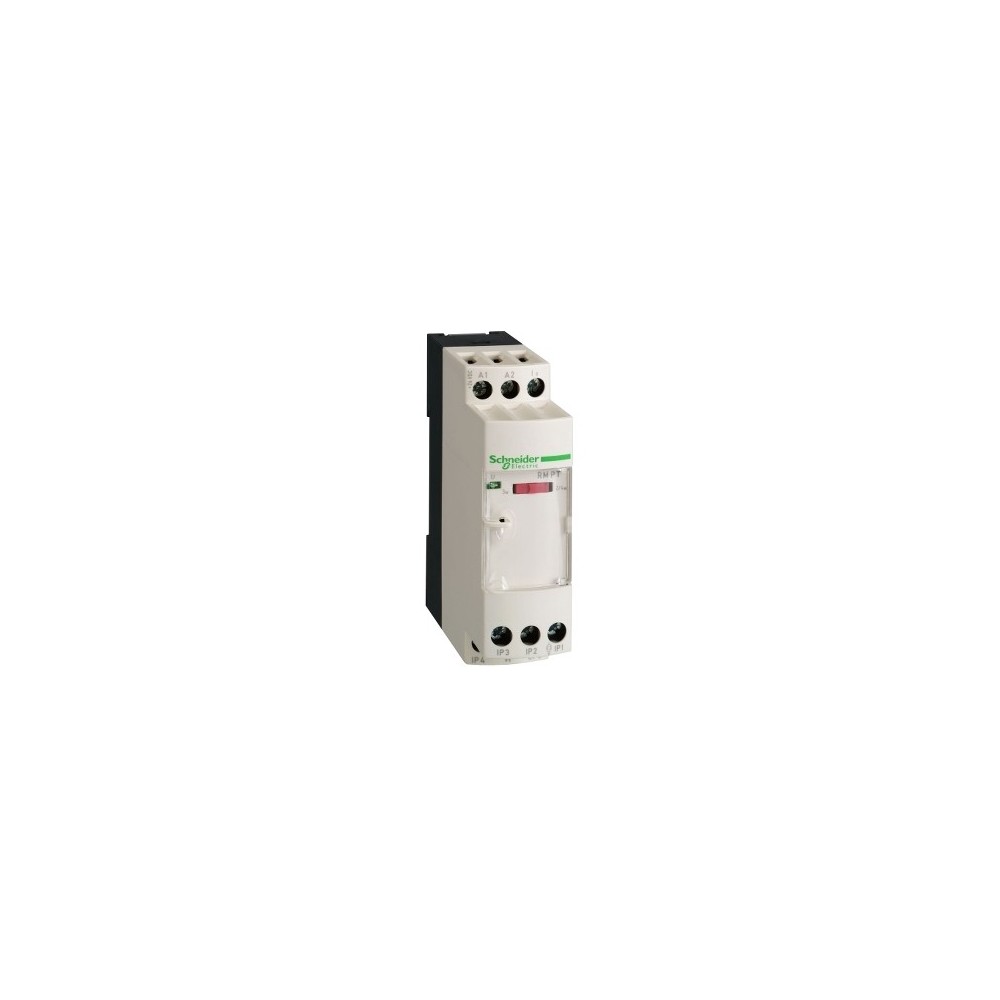

Convertisseur pour sondes Pt100 Optimum

Type d'entrée analogique

Sonde de température 0...100 °C/32.212 °F Pt 100 2, 3 ou 4 fils

Type de sortie analogique

Courant 4...20 mA = 500 Ohm
Tension 0...10 V = 100 kOhms

Complémentaires

Type de protection

Protection contre court-circuit à la sortie
Protection contre inversion de polarité à la sortie
Protection contre surtension en sortie (+/- 30 V)
Protection contre inversion de polarité sur l'alimentation électrique

Tension de sortie analogique anormale

-15...-11 V quand pas d'entrée ou ligne d'entrée coupée
11...15 V quand pas d'entrée ou ligne d'entrée coupée

Courant de sortie analogique anormal

-30…0 mA quand pas d'entrée ou ligne d'entrée coupée
22…30 mA quand pas d'entrée ou ligne d'entrée coupée

[Us] tension d'alimentation

24 V CC non isolé +/- 8 %

Consommation électrique

<= 40 mA pour sortie tension
= 60 mA pour sortie courant

Signalisation locale

LED (vert) for puissance ON
