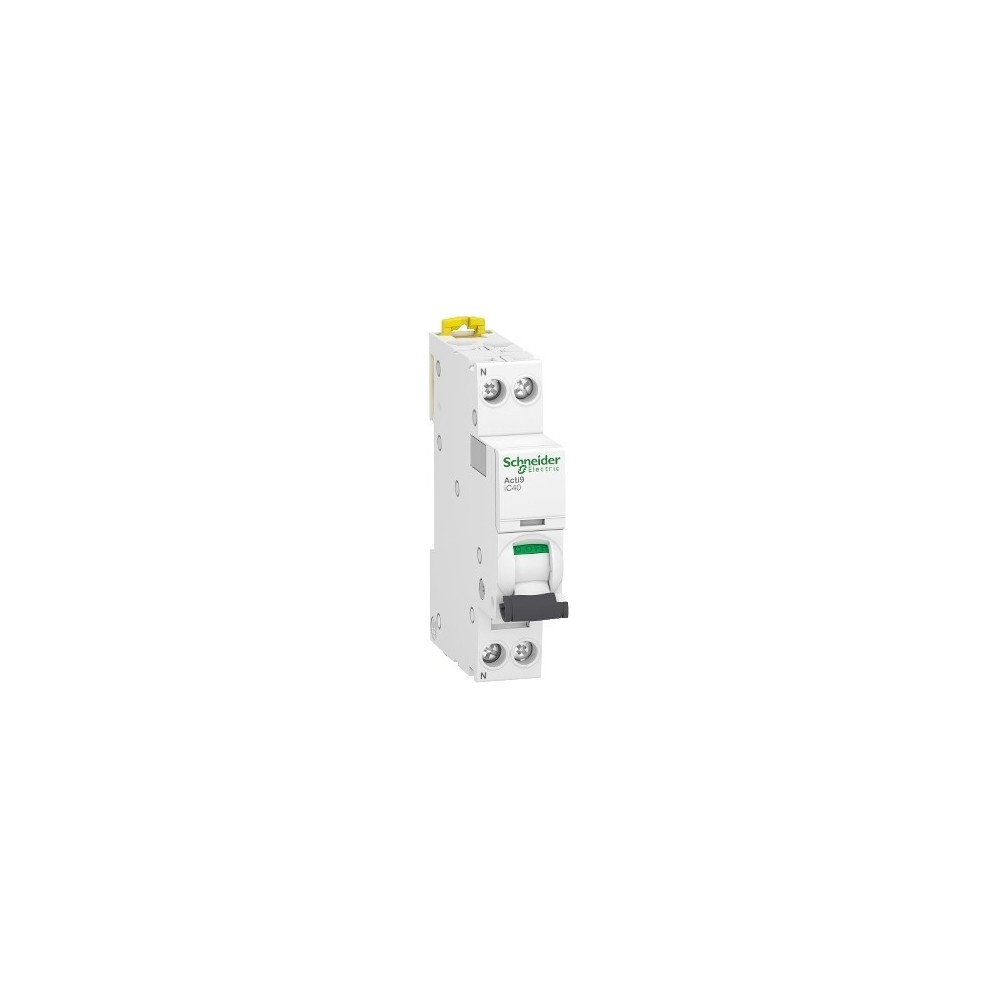

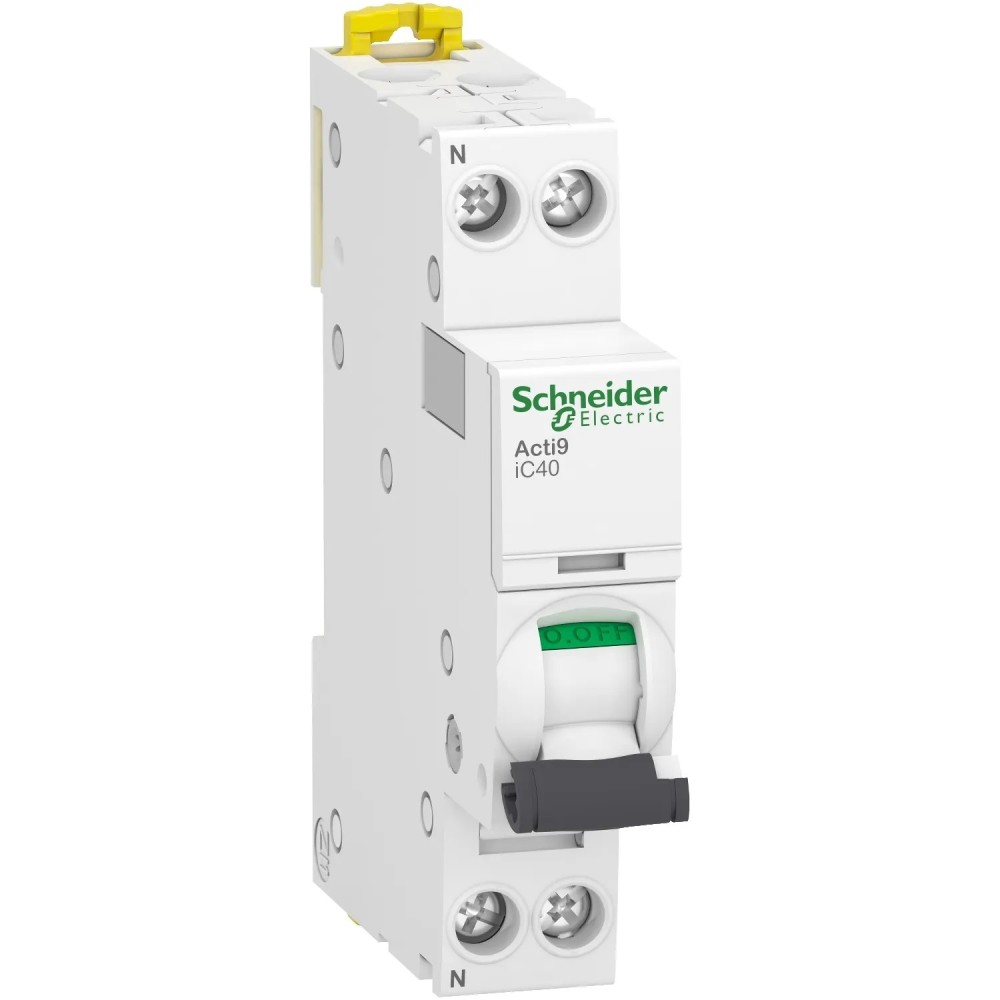

MCB ACTI 9 IC40 1PN C2A

MCB ACTI 9 IC40 1PN C2A

A9P52602

Spécifications

Principales

Gamme

Acti9

Nom du produit

Acti 9 iC40

Type de produit ou équipement

Disjoncteur miniature

Nom de l'appareil

iC40

Application

Distribution

Description des pôles

1P + N

Nombre de pôles protégés

1

Position du pôle neutre

Gauche

In courant assigné d'emploi

20 A

Type de réseau

CA

Type de déclencheur

Thermique-magnétique

Courbe de déclenchement

C

Pouvoir de coupure

6 kA Icu à 230 V CA 50/60 Hz conforme à EN/IEC 60947-2
4500 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1

Aptitude au sectionnement

CA conforme à EN/IEC 60947-2

Labels qualité

IMQ
KEMA


En rupture de stock
150 778 Ar
HT
Quantité

Rupture de stock
ajouter comparer
Ajouter souhaits
  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Complémentaires

Fréquence du réseau

50/60 Hz

[Ue] tension assignée d'emploi

230 V CA 50/60 Hz

Limite de déclenchement magnétique

5,,,10 x In se conformer à EN/CEI 60898-1
8 x In +/- 8 % se conformer à EN/IEC 60947-2

[Ics] pouvoir assigné de coupure de service

4500 A 100 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1
4,5 kA 75 % Icu à 230 V CA 50/60 Hz se conformer à EN/IEC 60947-2

Classe de limitation

3 se conformer à EN/CEI 60898-1

[Ui] tension assignée d'isolement

400 V CA 50/60 Hz se conformer à EN/IEC 60947-2

[Uimp] tension assignée de tenue aux chocs

4 kV conforme à EN/IEC 60947-2

Coupure pleinement apparente

Mode commutation régulée

Type de commande

Par maneton

Indication de tension

Indication ON/OFF
Signalisation de déclenchement

Mode d'installation

Encliquetable

Support de montage

Rail DIN

Pas de 9 mm

2

Hauteur

85 mm

largeur

18 mm

Profondeur

74 mm

Poids du produit

120 g

Couleur

Blanc

Durée de vie mécanique

20000 cycle

Durée de vie électrique

20000 cycle

Verrouillages optionnels

Dispositif de cadenassage

Mode de raccordement

Borne du type à cage haut ou bas1…10 mm² flexible
Borne du type à cage haut ou bas1…16 mm² rigide

Longueur de dénudage des fils

14 mm for haut ou bas connection

Couple de serrage

2 N.m haut ou bas

Protection différentielle

Bloc séparé



: A9P52602
En rupture de stock

Téléchargement

46675

MCB ACTI 9 IC40 1PN C2A

Téléchargement (222.03KB)
