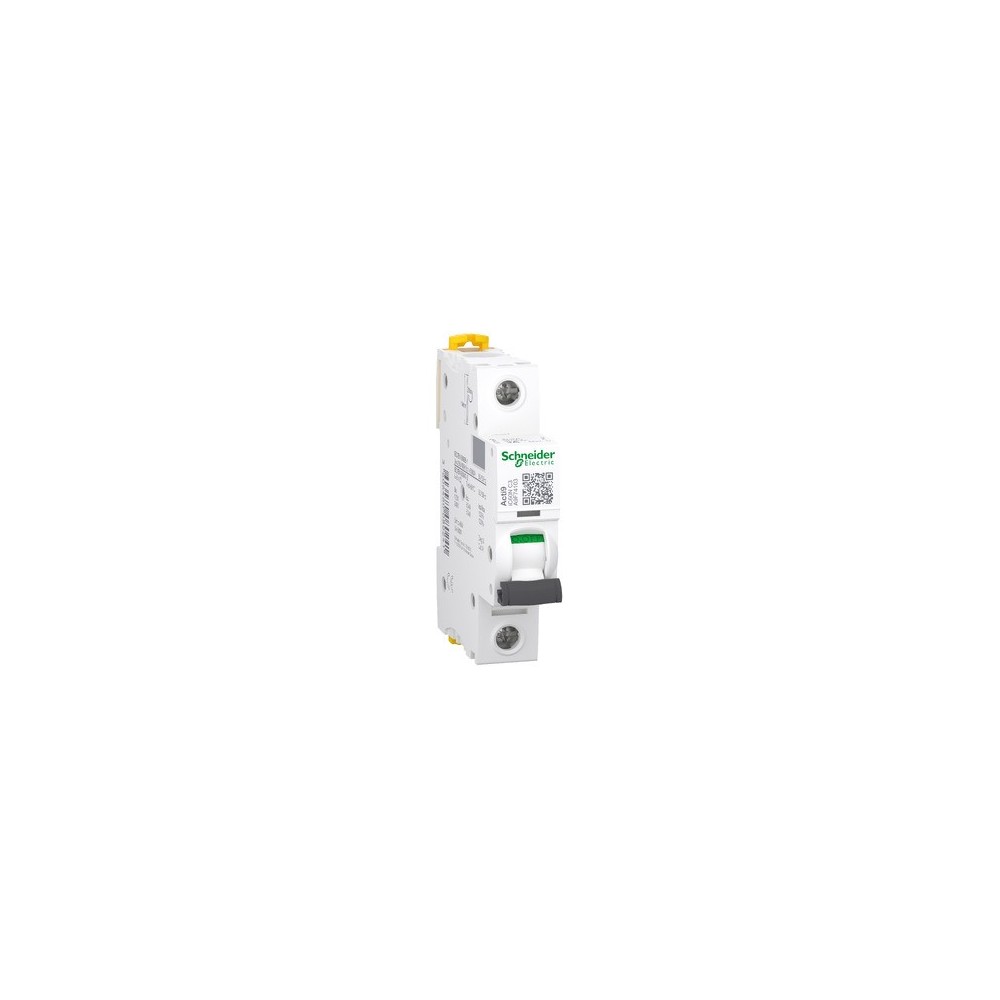

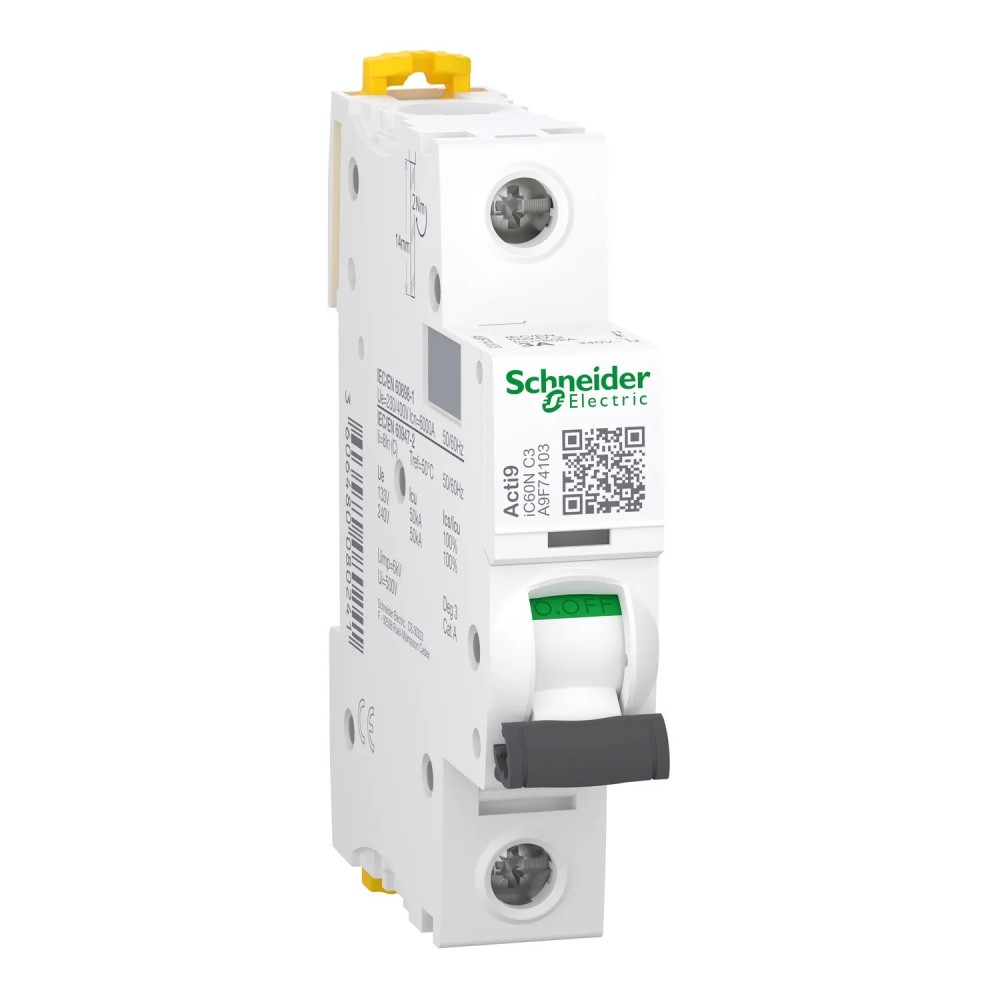

DISJ MINIATURE ACTI9 IC60N 1P C3A

DISJ MINIATURE ACTI9 IC60N 1P C3A

A9F74103

Spécifications

Principales

Application

Distribution

Gamme

Acti9

Nom du produit

Acti9 iC60

Type de produit ou équipement

Disjoncteur miniature

Nom de l'appareil

iC60N

Description des pôles

1P

Nombre de pôles protégés

1

In courant assigné d'emploi

3 A

Type de réseau

CA
CC

Type de déclencheur

Thermique-magnétique

Courbe de déclenchement

C

Pouvoir de coupure

6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
50 kA Icu à 12...60 V CA 50/60 Hz conforme à EN/IEC 60947-2
50 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-2
50 kA Icu à 100…133 V CA 50/60 Hz conforme à EN/IEC 60947-2
10 kA Icu à = 72 V CC conforme à EN/IEC 60947-2
15 kA Icu à 12...60 V CC conforme à EN/IEC 60947-2

Catégorie d'emploi

Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à IEC 60947-2
Dépêchez-vous! seulement 11 articles laissés en stock.
128 820 Ar
HT
Quantité

ajouter comparer
Ajouter souhaits
  Security policy

(edit with the Customer Reassurance module)

  Delivery policy

(edit with the Customer Reassurance module)

  Return policy

(edit with the Customer Reassurance module)

Complémentaires

Fréquence du réseau

50/60 Hz

Déclenchement magnétique

8 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service

50 kA 100 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz
50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
50 kA 100 % se conformer à IEC 60947-2 - 12...60 V CA 50/60 Hz
50 kA 100 % se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz
50 kA 100 % se conformer à IEC 60947-2 - 100…133 V CA 50/60 Hz
50 kA 100 % se conformer à EN 60947-2 - 100…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 230 V CA 50/60 Hz
10 kA 100 % se conformer à EN 60947-2 - 72 V CC
10 kA 100 % se conformer à IEC 60947-2 - 72 V CC
15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC
15 kA 100 % se conformer à IEC 60947-2 - 12...60 V CC

Classe de limitation

3 se conformer à EN 60898-1
3 se conformer à CEI 60898-1

[Ui] tension assignée d'isolement

500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à IEC 60947-2

[Uimp] tension assignée de tenue aux chocs

6 kV conforme à EN 60947-2
6 kV conforme à IEC 60947-2

Coupure pleinement apparente

Mode commutation régulée

Type de commande

Par maneton

Indication de tension

Signalisation de déclenchement

Mode d'installation

Fixe

Support de montage

Rail DIN

Compatibilité des répartiteur, peigne, jeu de barres

Haut ou bas : OUI

Pas de 9 mm

2

Hauteur

85 mm

Largeur

18 mm

Profondeur

78,5 mm

Poids du produit

0,215 kg

Couleur

Blanc

Durée de vie mécanique

20000 cycle

Durée de vie électrique

10000 cycle

Raccordement

Terminal simple (haut ou bas) 1…25 mm² rigide
Terminal simple (haut ou bas) 1…16 mm² flexible

Longueur de dénudage des fils

14 mm for haut ou bas connection

Couple de serrage

2 N.m haut ou bas

Protection différentielle

Sans
