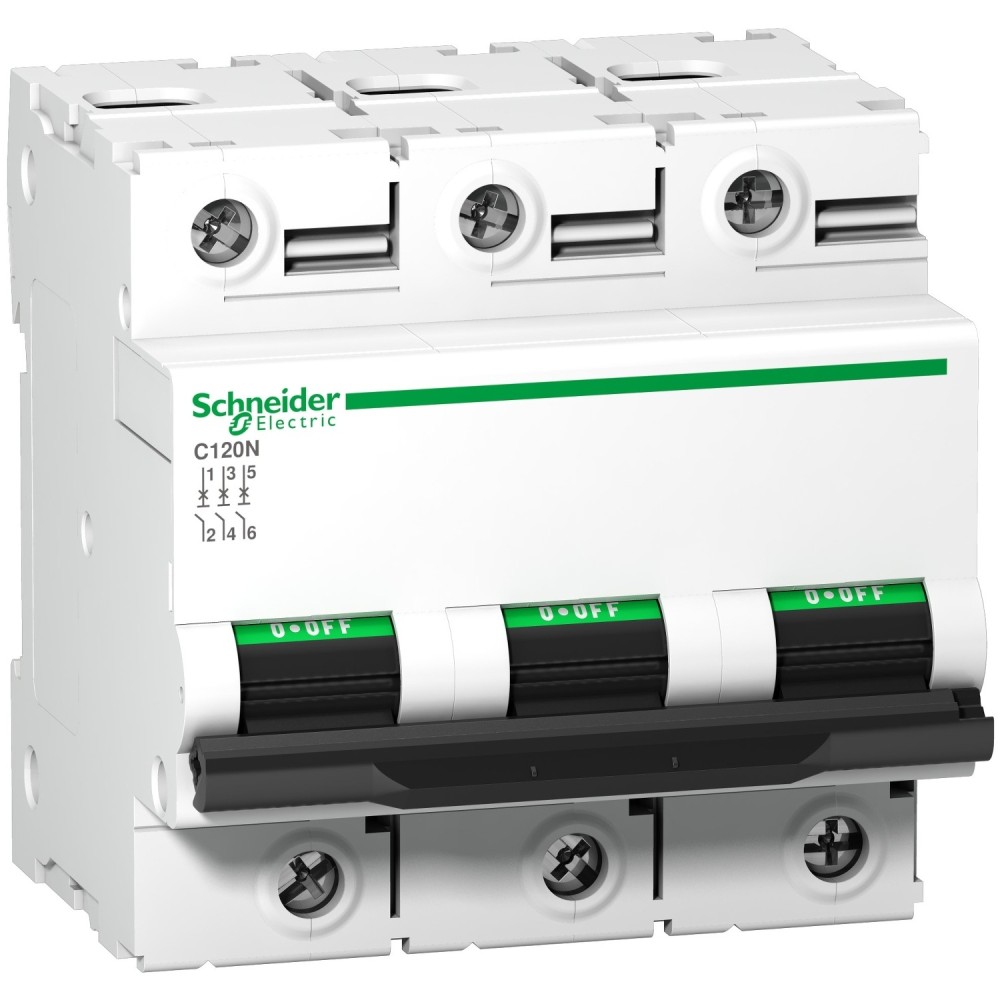

Disjoncteur miniature (MCB), Acti9 C120N, 3P, 80A, courbe C, 10000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2)

Cet Acti9 C120N est un disjoncteur miniature (MCB) multistandard basse tension. Il s'agit d'un disjoncteur 3P avec 3 pôles protégés un courant nominal de 80 A et une courbe de déclenchement C. La capacité de coupure de court-circuit nominale Icn va jusqu'à 10 000 A entre 230 V CA et 400 V CA conformément à la norme CEI/EN 60898-1. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges. La présence de bande verte garantit un contact ouvert physiquement et permet d'effectuer des interventions en toute sécurité sur le circuit aval. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle. Il possède une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est égale ou inférieure à 375 VCC 220 VCA à 240 VCA 230 VCA à 400 VCA 380 VCA à 415 VCA ou 440 VCA. Sa classe de limitation 3 (selon la norme CEI/EN 60947-2) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 9 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL 9003). Les dimensions sont (L) 81 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0 615 kg. Il dispose d'un indice de protection IP20 (selon la norme IEC 60529) sur ses bornes. La température de fonctionnement est de -25°C à +70°C. La température de stockage est de -40°C à +85°C.
