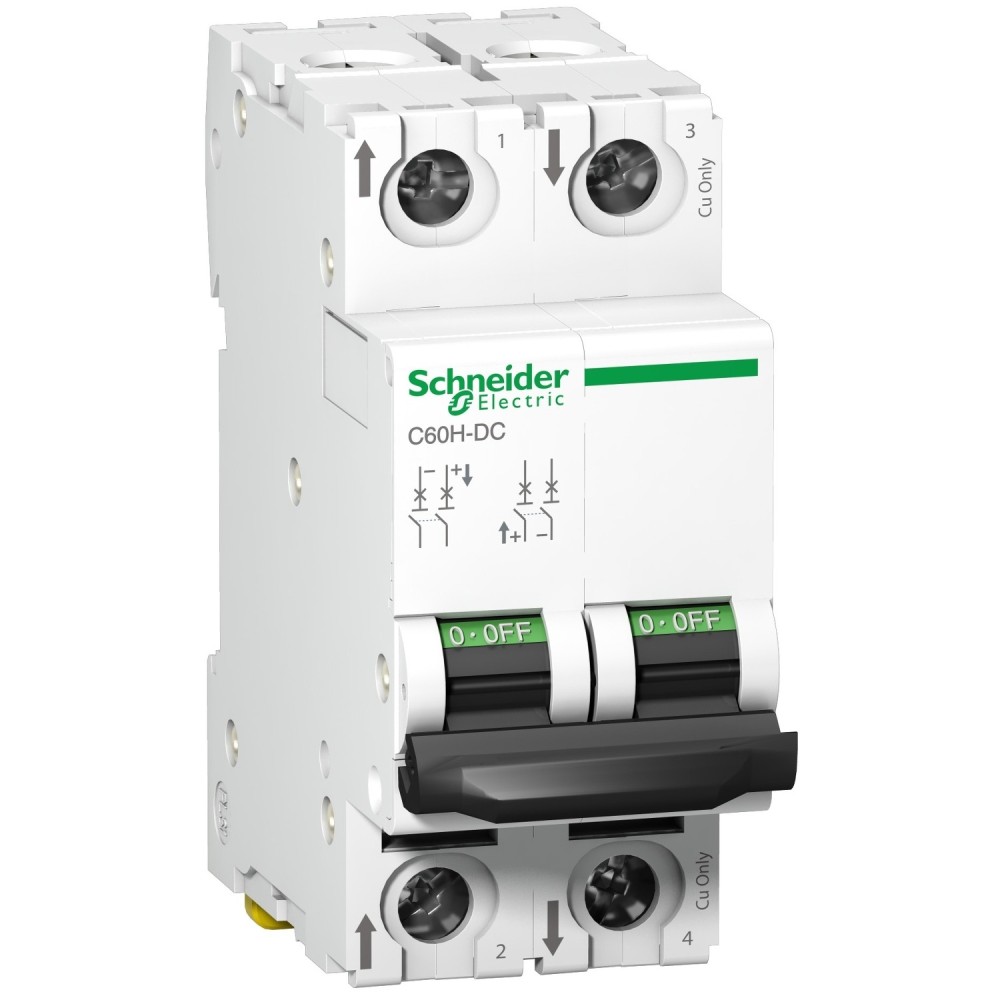

Disjoncteur miniature (MCB), Acti9 C60H-DC, 2P, 16A, courbe C, 6kA (IEC/EN 60947-2)

Cet Acti9 C60H-DC est un disjoncteur miniature (MCB) à courant continu basse tension. Il est doté d'un courant nominal 2P de 16 A et d'une courbe de déclenchement C. Le pouvoir nominal de coupure en court-circuit va jusqu'à 20 kA à 220 V CC conformément à la norme GB 14048.2 et 20 kA à 220 V CC conformément à la norme GB 14048.2. Ce produit est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection des circuits contre les courts-circuits et les surcharges de contrôle et d'isolation. Il propose VisiTrip pour la sécurité lors de la maintenance et VisiSafe pour réduire le temps d'intervention. L'Acti9 C60H-DC est utilisé en circuit courant continu (contrôle et automatisme industriel transport énergies renouvelables). Cet appareil est dédié aux applications de contrôle industriel d'automatisation de transport et d'énergies renouvelables. Il a une endurance électrique allant jusqu'à 6000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 500 V CC. La tension d'isolation nominale Ui est de 500 V CC. La tension de tenue aux chocs nominale Uimp est de 6 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il est montable sur rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Le poids est de 0 256 kg. Selon la norme CEI 60529 le degré de protection est IP20 et IP40 en boîtier. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
