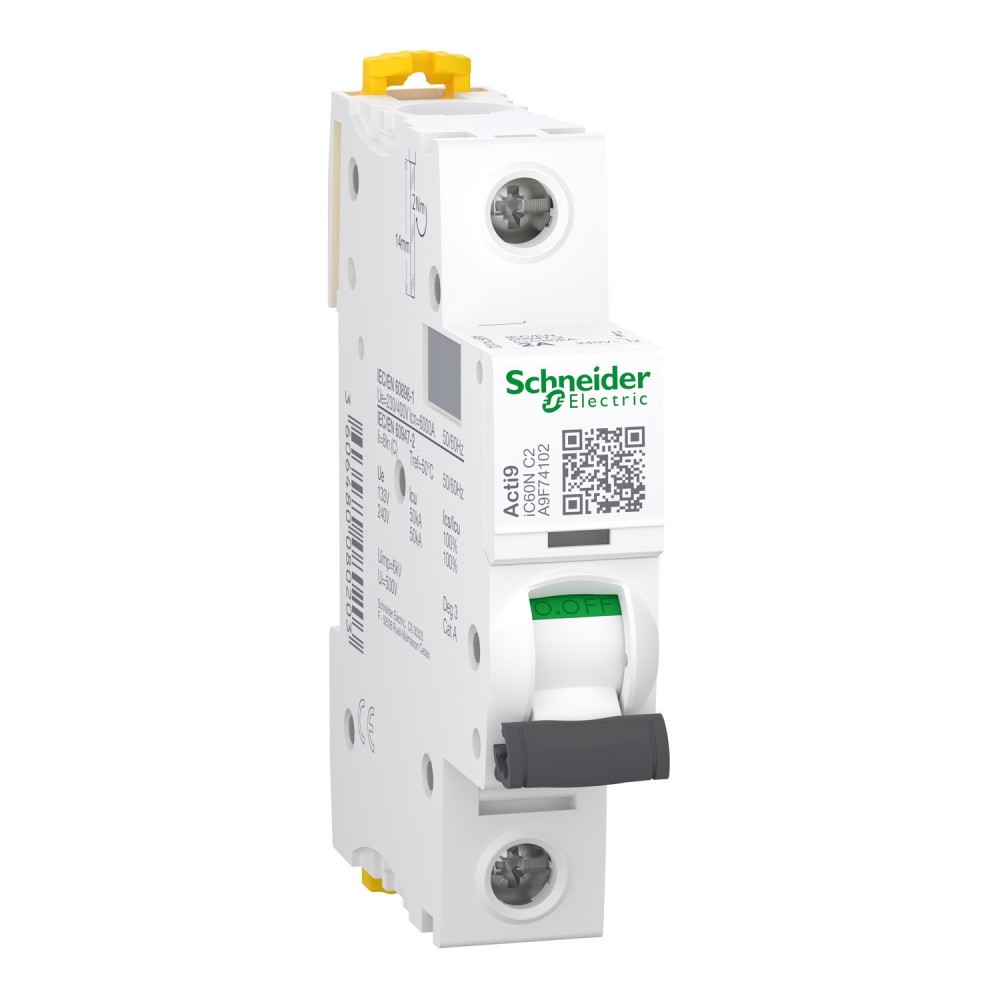

Disjoncteur miniature (MCB), Acti9 iC60N, 1P, 1A, courbe C, 6000A (IEC/EN 60898-1), 50kA (IEC/EN 60947-2)

Cet Acti9 iC60N est un disjoncteur miniature (MCB) basse tension. Il s'agit d'un disjoncteur 1P avec 1 pôle protégé un courant nominal de 1A et une courbe de déclenchement C. Le pouvoir nominal de coupure en court-circuit va jusqu'à 50 kA à 220 VAC à 240 VAC conformément à la norme EN/IEC 60947-2 et 6 000 A à 230 VAC conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de la commande manuelle améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10 000 cycles et une endurance mécanique allant jusqu'à 20 000 cycles. La tension d'isolation nominale Ui est de 500 VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 2 pas de 9mm. Le degré de pollution est 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 18 mm x (H) 85 mm x (P) 78 5 mm. Le poids est de 0 215 kg. Selon la norme CEI 60529 le degré de protection est IP20 et IP40 en boîtier. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
